金屬轉子流量計簡介
金屬轉子流量計,是變面積式流量計的一種 , 在一根由下向上擴大的垂直錐管中 , 圓形橫截面的浮子的重力是由液體動力承受的 , 浮子可以在錐管內自由地上升和下降。在流速和浮力作用下上下運動,與浮子重量平衡后,通過磁耦合傳到與刻度盤指示流量。一般分為玻璃和金屬轉子流量計。金屬轉子流量計是工業上zui常用的,對于小管徑腐蝕性介質通常用玻璃材質,由于玻璃材質的本身易碎性,關鍵的控制點也有用全鈦材等貴重金屬為材質的轉子流量計
金屬轉子流量計適用于小口徑和低流速介質流量測量;工作可靠,維護量小,壽命長;對于直管段要求不高;較寬的流量比10:1;雙行大液晶顯示,可選現場瞬時/累計流量顯示,可帶背光單軸靈敏指示;非接觸磁耦合傳動;金屬轉子流量計全金屬結構,適于高溫、高壓和強腐蝕性介質;可用于易燃、易爆危險場合;可選二線制、電池、交流供電方式;多參數標定功能;金屬轉子流量計帶有數據恢復,數據備份及掉電保護功能.
金屬轉子流量計工作原理
金屬轉子流量計由兩個部件組成,轉子流量計一件是從下向上逐漸擴大的錐形管;轉子流量計另一件是置于錐形管中且可以沿管的中心線上下自由移動的轉子。金屬轉子流量計當測量流體的流量時,被測流體從錐形管下端流入,流體的流動沖擊著轉子,并對它產生一個作用力(這個力的大小隨流量大小而變化);當流量足夠大時,所產生的作用力將轉子托起,并使之升高。同時,被測流體流經轉子與錐形管壁間的環形斷面,從上端流出。當被測流體流動時對轉子的作用力,正好等于轉子在流體中的重量時(稱為顯示重量),轉子受力處于平衡狀態而停留在某一高度。

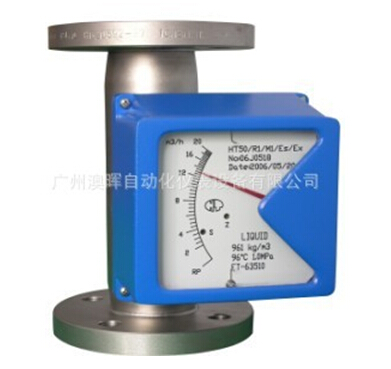

金屬轉子流量計展示
金屬轉子流量計特點
金屬轉子流量計是工業上和實驗室zui常用的一種流量計它具有結構簡單、直觀、壓力損失小、維修方便等特點。轉子流量計適用于測量通過管道直 徑D<150mm的小流量,也可以測量腐蝕性介質的流量。使用時流量計須安裝在垂直走向的管段上,流體介質自下而上地通過轉子流量計。
